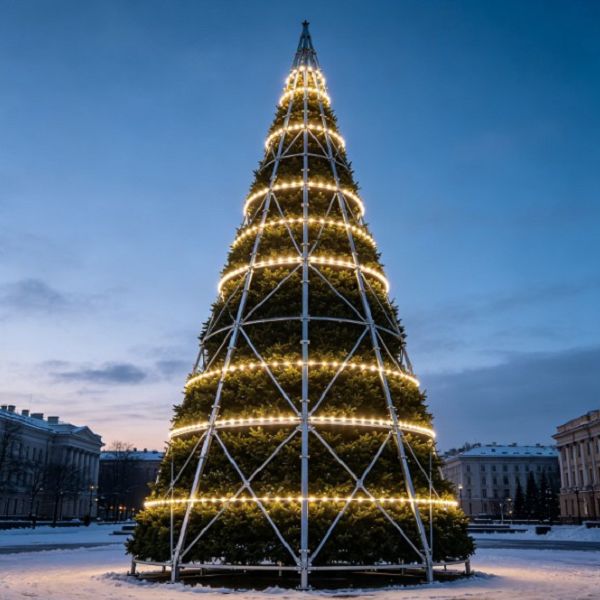

Dekoracyjna wieża choinkowa to wytrzymała- modułowa konstrukcja ze stali konstrukcyjnej, zaprojektowana-na potrzeby-wystawień świątecznych na dużą skalę na placach miejskich i placach handlowych, ze stożkowym szkieletem złożonym z-ogniowo ocynkowanych elementów stalowych, zabezpieczonym-łącznikami o wysokiej wytrzymałości na rozciąganie i ozdobionym-klasą-ognioodporną do zastosowań komercyjnych oraz programowalnymi systemami oświetlenia LED zaprojektowanymi tak, aby wytrzymać trudne zimowe warunki pogodowe.
Cechy architektoniczne
Modułowa rama stożkowa
Segmentowe śruby-połączone ze sobą pierścieniami i pionowymi żebrami umożliwiają systematyczny montaż bez ciężkiego spawania w terenie. Sekcje piętrowe, które można układać w stosy, zmniejszają objętość przesyłki i pasują do standardowych wymiarów kontenerów międzynarodowych.
Dynamiczny opór wiatru
Zaprojektowana geometria ramy równomiernie rozprowadza boczne obciążenie wiatrem na szerokiej podstawie-kompatybilnej z balastem. Konstrukcja z otwartej-siatki umożliwia przepływ wiatru, znacznie zmniejszając opór aerodynamiczny w porównaniu z panelami pełnymi.
Zintegrowana dystrybucja mocy
Wstępnie-rozprowadzenie wiązek przewodów przebiega w dół kanałów strukturalnych, aby wyeliminować splątane okablowanie zewnętrzne. Szybko-podłącz wtyczkę IP67-i-węzły oświetleniowe zapobiegają przedostawaniu się wilgoci podczas intensywnych opadów śniegu lub deszczu.
Usługa-Przystępny układ
Wewnętrzne pionowe drabinki wspinaczkowe i bezpieczne pierścienie platformy umożliwiają technikom bezpieczne serwisowanie urządzeń-wyższego poziomu. Modułowe obwody stringowe izolują awarie elektryczne, więc awarie pojedynczych-segmentów nie powodują zaciemnienia całych stref pionowych.
Anatomia strukturalna
Podstawowy Pierścień Fundamentalny
Pierścień bazowy nośny ze stali konstrukcyjnej-, kotwiony bezpośrednio do fundamentów betonowych za pomocą osadzonych śrub kotwiących i podkładek poziomujących.
Główny korpus stożkowy
Teleskopowe kolumny pionowe i poziome poziomy pierścieni napinających tworzą główny stożek konstrukcyjny aż do wierzchołkowego punktu zakotwiczenia.
Maszt podporowy środkowy
Rura stalowa o grubych{0}}ścianach, biegnąca od podstawy do wierzchołka, przenosząca główne pionowe obciążenia stałe i pełniąca funkcję głównego kanału kablowego.
Góra Gwiazdy Apex
Wzmocniony kołnierz montażowy przyspawany do górnej części masztu, przystosowany do obsługi dużych, podświetlanych topperów 3D przy dużych obciążeniach wiatrem skrętnym.
Dane techniczne
|
Parametr |
Zakres standardowy |
Limity dostosowywania |
|
Wysokość |
6m do 25m |
5m do 30m |
|
Ślad stopy |
Średnica od 3,2 m do 8,5 m |
Zaprojektowana-witryna |
|
Ocena wiatru |
120 km/h (siła 12) |
Dopasowanie kodu regionalnego |
|
Woltaż |
220 V/380 V AC |
24 V DC / Sieć lokalna |
|
Moc |
3,5 kW do 18 kW |
Na podstawie gęstości diod LED |
Środowiska aplikacji
Miejskie Place Miejskie
Duże publiczne miejsca spotkań wymagające-sezonowych punktów orientacyjnych o dobrej widoczności, które wytrzymują duży ruch pieszych i niesprzyjającą zimową pogodę.
Komercyjne Centra Handlowe
Zewnętrzne wejścia na parkingi i centralne dziedzińce zaprojektowane tak, aby przyciągać sezonowy ruch pieszy i poprawiać wieczorną atmosferę handlu detalicznego.
Kampusy korporacyjne
Wejścia do obiektów przedsiębiorstw i tereny siedzib firm wymagające trwałej, profesjonalnej infrastruktury wakacyjnej.
Parki tematyczne i kurorty
Miejsca rozrywki-o dużym natężeniu ruchu, wymagające ciągłej-pracy świątecznej, przystosowanej do długich godzin pracy w strefach publicznych.
Skład materiału
Ramy podstawowe
Rury konstrukcyjne ze stali węglowej Q235B i Q355B oraz kątowniki wybrane pod kątem wysokiej granicy plastyczności i odporności na uderzenia w niskich temperaturach.
Ochrona przed korozją
Powłoka cynkowana ogniowo-zgodna z międzynarodowymi normami, o minimalnej grubości warstwy cynku wynoszącej 85 mikrometrów, wykończona poliestrową powłoką proszkową odporną na promieniowanie UV-.
Igły do liści
Wytłaczany w 100% z pierwotnego kompozytu PVC i PE z wbudowanymi-stabilizatorami UV i chemicznymi środkami zmniejszającymi palność, spełniający normę UL94 V-0.
Elementy mocujące
Śruby ze stali-o wysokiej wytrzymałości na rozciąganie klasy 8.8 i 10.9 pokryte powłoką antykorozyjną Dacromet w celu zapobiegania reakcjom galwanicznym.
Oświetlenie i kontrola
Konfiguracja ciągu diod LED
Chipy LED Epistar SMD zamknięte w grubej silikonowej obudowie, rozmieszczone w odstępach 10 cm na-wytrzymałych gumowych przewodach zasilających.
Wydajność optyczna
Opcje adresowalne z ciepłą bielą, chłodną bielą lub pełnym-kolorem RGB, zapewniające strumień świetlny 120 lumenów na metr i współczynnik oddawania barw przekraczający 80.
Integracja ozdobna
Nietłukące się-formowane bombki polietylenowe i akrylowe motywy dekoracyjne przymocowane do stalowej siatki za pomocą smyczy zabezpieczających ze stali nierdzewnej.
Architektura sterowania
Przemysłowe kontrolery DMX512 umieszczone w wodoodpornych zewnętrznych stalowych obudowach NEMA 4X obsługujące automatyczne liczniki dzienne i zdalną synchronizację.
Protokół instalacji
Przygotowanie witryny
Wylewanie żelbetowych podkładek fundamentowych osadzonych w certyfikowanych koszykach śrub kotwiących zgodnie z rysunkami obciążeń inżynieryjnych.
Montaż na poziomie gruntu-
Skręcenie ze sobą sekcji pierścienia podstawy i montaż trzech dolnych kondygnacji na płaskim terenie przy użyciu standardowych dźwigów samochodowych lub mobilnych podniesionych platform roboczych.
Sekwencja podnoszenia pionowego
Podnoszenie-zmontowanych sekcji warstw po kolei na maszt centralny i zabezpieczanie każdego poziomu za pomocą elementów złącznych o-sprawdzonym momencie rozciągającym-przed podniesieniem kolejnego segmentu.
Ostateczne uruchomienie
Testowanie rezystancji izolacji elektrycznej, weryfikacja tras sygnału DMX i kontrola wszystkich mechanicznych punktów momentu obrotowego przed publicznym otwarciem.
Pakowanie i logistyka
Sortowanie komponentów
Stalowe elementy konstrukcyjne pogrupowane według poziomów i-oznaczone kolorami z trwałymi metalowymi etykietami pasującymi do rysunków schematów instalacji.
Standardy ochrony
Gałęzie liści skompresowane i zapakowane w-wytrzymałe tkane worki polipropylenowe; delikatne sznurki LED zwinięte na plastikowych szpulach i owinięte bąbelkową folią polietylenową.
Załadunek kontenera
Zaprojektowane plany pakowania zoptymalizowane pod kątem standardowych suchych kontenerów o wysokości 40- stóp, o dużej wysokości, z wykorzystaniem drewnianych palet i stalowych usztywnień, aby wyeliminować przemieszczanie się podczas transportu.
Opcje dostosowywania
Inżynieria wymiarowa
Niestandardowe regulacje wysokości dopasowane do konkretnych wymagań dotyczących prześwitu w miejscu budowy i kodów obciążeń konstrukcyjnych.
Formuła palety kolorów
Dopasowane formuły wybarwienia liści pasujące do kodów Pantone konkretnej marki korporacyjnej lub tradycyjnych regionalnych preferencji estetycznych.
Programowanie oświetlenia
Niestandardowe układy-mapowania pikseli, interaktywne czujniki ruchu i niestandardowe sekwencje efektów świetlnych zaprogramowane według specyfikacji klienta.
Modyfikacja obciążenia konstrukcyjnego
Ulepszone obliczenia inżynieryjne-obciążenia wiatrem, certyfikowane dla stref przybrzeżnych lub lokalizacji górskich-na dużych wysokościach, w których występują ekstremalne warunki meteorologiczne.
Produkcja i kontrola jakości
Weryfikacja surowca
Przychodzące blachy i rury stalowe przed dopuszczeniem do produkcji przechodzą badania składu chemicznego i ultradźwiękową kontrolę grubości.
Precyzyjne wykonanie
Cięcie laserowe CNC, zautomatyzowane piłowanie taśmowe i zrobotyzowane spawanie łukiem metalowym w gazie CO2 zapewniają stałą dokładność wymiarową w modułowych punktach połączeń.
Wykonanie obróbki powierzchni
Wieloetapowe zbiorniki zanurzeniowe do trawienia kwasem i odtłuszczania zasadowego, a następnie kontrolowane kąpiele do cynkowania ogniowego-stopionym cynkiem i elektrostatyczne piece do utwardzania proszkowego.
Próbny montaż przed wysyłką
Próbny montaż próbny w fabryce na-skalę przykładowych wież produkcyjnych w celu sprawdzenia absolutnego wyrównania-otworów na śruby, pionu konstrukcyjnego i ciągłości wiązki elektrycznej.
Często zadawane pytania
P: Jaki fundament jest wymagany do instalacji?
Odp.: Płyta żelbetowa lub filary z betonu konstrukcyjnego zaprojektowane tak, aby wytrzymać obliczone momenty wywracające i siły-wyciągające określone w naszym raporcie obliczeń konstrukcyjnych.
P: Ilu techników potrzeba do montażu?
Odp.: Standardowa załoga składająca się z 4 do 6 pracowników wyposażonych w dźwig-na samochodzie ciężarowym lub podnośnik nożycowy może zmontować 15-metrową wieżę w ciągu 3 do 4 dni roboczych.
P: Jaki jest oczekiwany okres eksploatacji?
Odp.: Konstrukcja stalowa-ocynkowana ogniowo i malowana proszkowo- zapewnia żywotność eksploatacyjną przekraczającą 15 lat, a komponenty oświetlenia LED mają wytrzymać 50 000 godzin ciągłej pracy.
P: Czy części zamienne są łatwo dostępne?
Odp.: Wszystkie moduły konstrukcyjne i wiązki elektryczne są produkowane z zachowaniem ścisłych tolerancji wymiarowych, co pozwala na dokładną wymianę na miejscu poszczególnych uszkodzonych sekcji bez modyfikowania sąsiadującej konstrukcji.
